| 用途 | 特性 | 効果 | |
|---|---|---|---|
| 携帯電話 | 非接触充電 | 高飽和磁気誘導、低損失、高透磁率 | ワイヤレス充電中のエネルギー損失の低減 |
| 携帯電話 | 電磁シールド | 周囲の環境への電磁干渉を効果的に低減 | |
| 車（EV） | 電磁シールド | 周囲の環境への電磁干渉を効果的に低減 |
小型電子機器から大型電子機器まで広い範囲で応用できますが、携帯電話、車（EV)を身近な例としました。
| BP1400 | 従来のナノ結晶 | |
|---|---|---|
| 飽和磁束密度 Bs(T) | 1.4 | 1.2 |
| Permeability μ’ (@100kHz) | ≧20,000 | ≧20,000 |
| Permeability μ’ (@200kHz) | ≧13,000 | ≧10,000 |

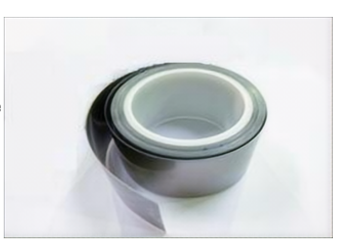

ナノ結晶軟磁性材料 薄帯（Subnanometer Alloy Ribbon）を重ねた構造

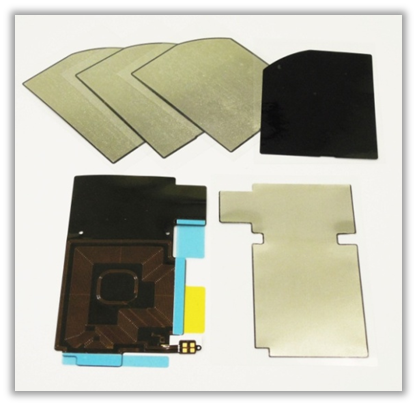

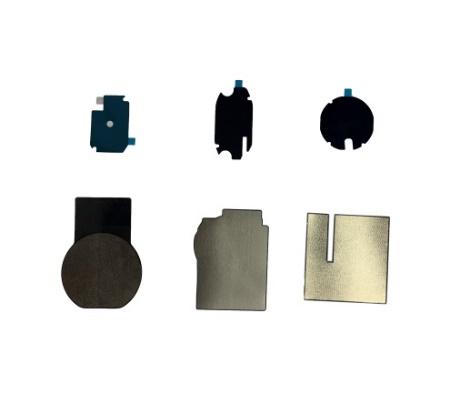

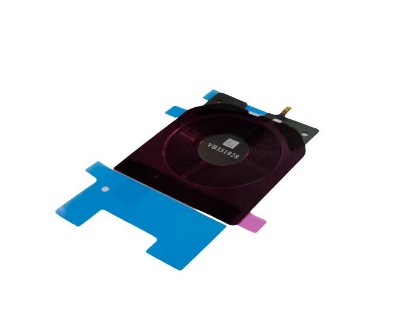

携帯電話

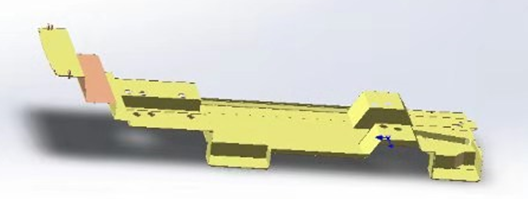

EV
| 規格名 | 方式 | 距離 | 最大出力 | 状況 | 周波数 | 規格策定年 | 実用化年 | iPhone世代 | 規格団体 |
|---|---|---|---|---|---|---|---|---|---|
| Qi | 電磁誘導 | ～5mm | 15W | 最も普及している | 100〜300kHz | 2008 | 2010 | iPhone8 | WPC |
| Qi2 | 電磁誘導＋磁石 | ～5mm | 15W+ | MagSafe互換もあり | 100〜300kHz | 2023 | 2024 | iPhone15 | WPC |
| Qi2 25W (Qi v2.2.1) | 電磁誘導＋磁石 | ～5mm | 25W | 100〜300kHz | 2025 | 2025 | iPhone17 | WPC | |
| 50W級 次世代Qi規格 | 電磁誘導＋磁石 | ～5mm | 50W | 策定中 | WPC | ||||
| PMA | 電磁誘導 | ～5mm | ～5W | ほぼ終息 | 2012 | ～2014 | 2018年WPCと統合 | ||
| AirFuel | 電磁共鳴 | 数cm～数10cm | 数W～10W | 一部産業用途 | 6.78 MHz | 2015 | AirFuel Alliance | ||
| AirFuel | RF | ～数m | 数mW～数W | 915 MHz | 2015 | AirFuel Alliance |
| 項目 | 動作電圧（送電側） | コイル電流 (Irms) | コイルが作る磁場 (H) | 磁性シートに求める磁束密度 (Bs) | 磁性シートの損失 (tanδ / コア損) |
|---|---|---|---|---|---|
| Qi2 15W | 9V 〜 12V 程度 | 約 1.5A 〜 2.5A | 中程度 一般的なスマートフォンの受電環境 |
≥300 mT 標準的なフェライトで対応可 |
低周波（110k-205kHz）で低損失なもの |
| Qi2 25W |
15V 〜 20V 程度 | 約 2.5A 〜 3.5A | 局所的に強い磁場が発生 | ≥350 – 400 mT 耐直流重畳特性が重要 |
高磁束密度下での低損失化が必須 |
| 50W 急速充電 |
20V 〜 24V 以上 | 約 4A 〜 6A 以上 | 非常に強い磁場 周囲の金属体への漏洩対策が必須 |
≥450 – 500 mT 以上 ナノ結晶などの高 Bs 材が必須 |
極めて低いコア損 (Pcv) 優れた放熱特性 |
ワイヤレス充電では、充電出力を高くするほど送電側の磁場も強くなります。
軟磁性材料は、磁場が強くなると透磁率（μ’）が低下し、磁束を効率よく伝えられなくなるため、
充電効率が低下しやすくなります。
しかしながら、SUBNANOALL(Bプラスの磁性シートの商品名)は強い磁場でも透磁率（μ’）の低下が小さいため、磁気特性を維持できます。その結果、次のメリットがあります。

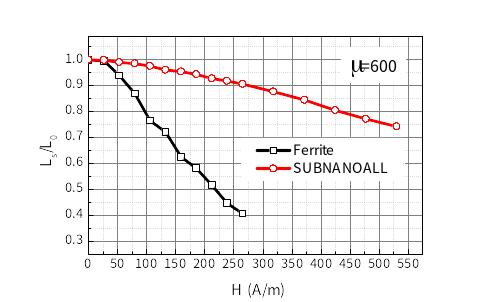

縦軸：L(DCバイアス磁場)/L(DCバイアス磁場=0)
横軸：DCバイアス磁場
200A/mのDCバイアス磁場で、
ファライト磁気リングは、50%に低下。
SUBNANOALL磁気リングは、約90%あり
飽和防止能力が高い！

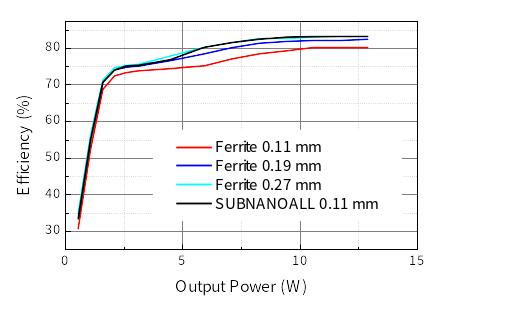

携帯電話への組み込みで、厚さを薄くできる
たとえば、Ferrite 0.27mm厚の特性が、
ナノ結晶磁性シートSUBNANOALL 0.11mm厚で得られる
* SUBNANONALLは、Bプラスの磁性シートの商品名

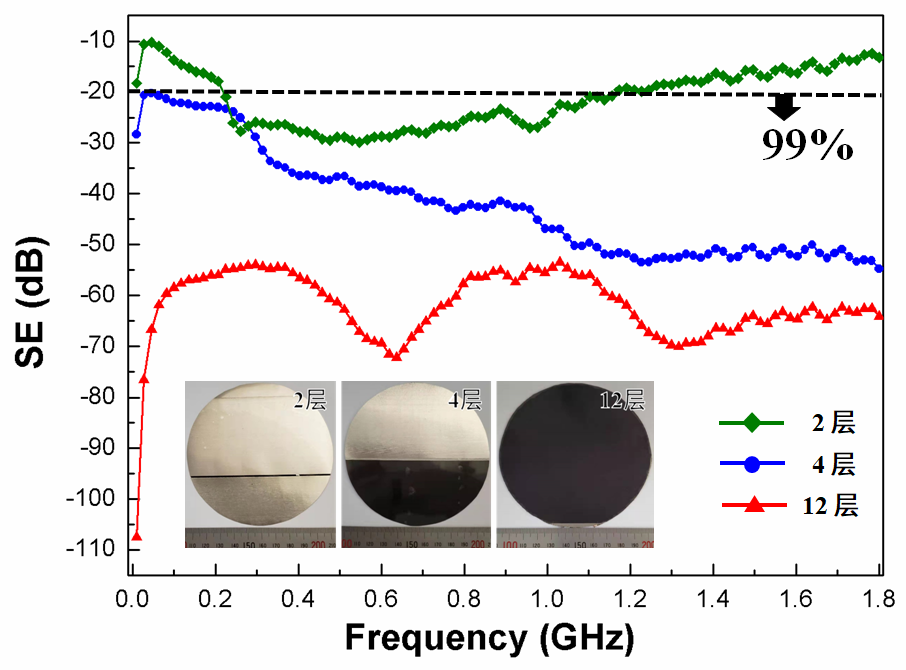

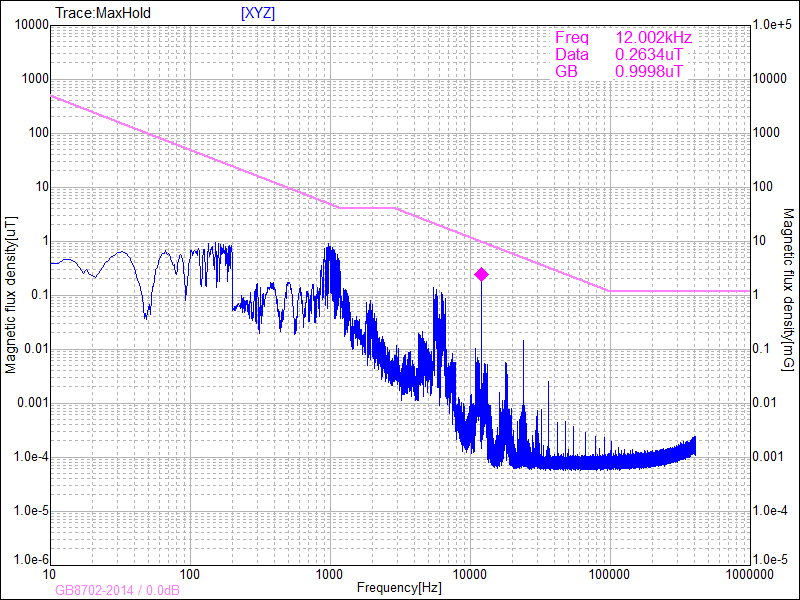

２層、４層、１２層でのノイズが減少する様子
SE：Shielding Effectiveness 遮蔽効果

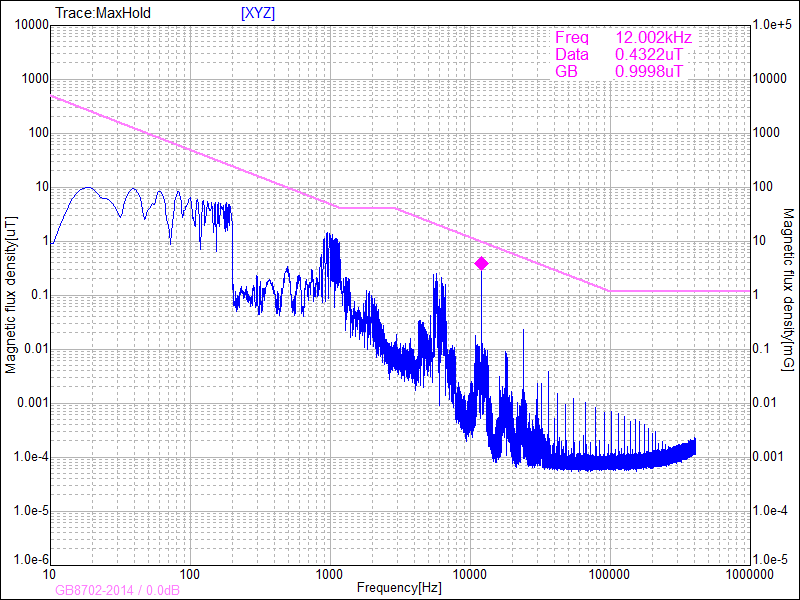

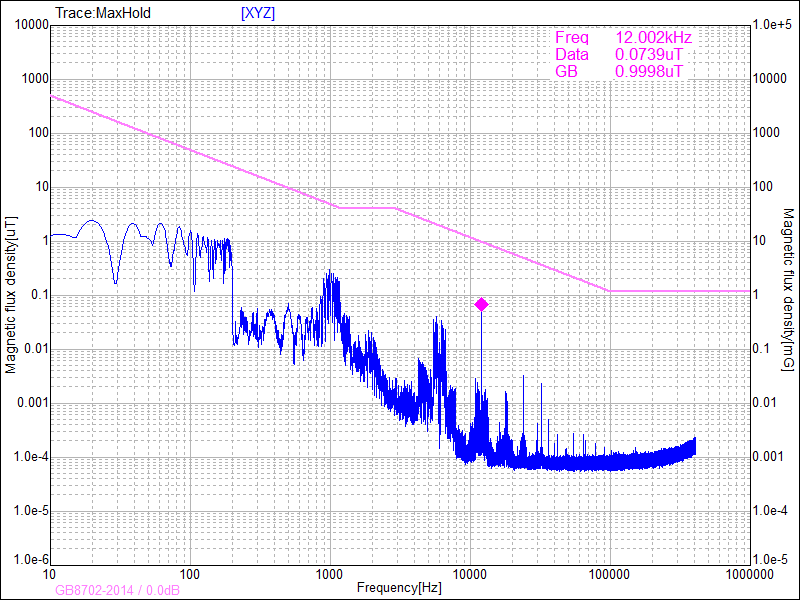

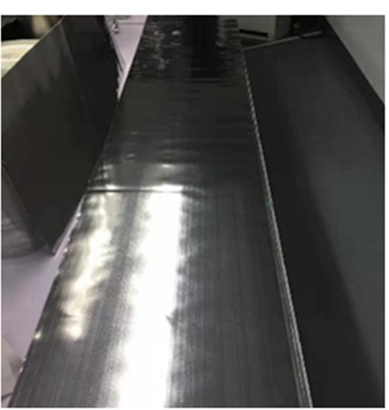

電気バスのフォロア全体にSUBNANOALL(ナノ結晶電磁波シールドシート)を敷くことで電磁輻射料を大幅に減らせます。
